                                                                扇形盲板閥



                                                                        價格：元



















                                                                                                    在線詢價














                                                                詳細內容
                                                                規格參數
                                                                產品包裝











    扇形盲板閥系列
           本閥用于冶金、化工、機械、能源等系統中的煤氣、燃氣管道。該閥結構簡單，使用及維修都很方便。該閥主要由左閥體、右閥體、絲杠、眼鏡、密封圈、伸縮機構及驅動閥板運動的驅動1和加緊、松開用的驅動2等組成。關閥：驅動2動作，是密封副脫開，然后驅動1動作，閥門由開到關，關到位后，驅動2再反方向動作，密封副夾緊，關閥結束。開閥則反之。安裝時請注意介質流向箭頭，不得反裝。按驅動裝置劃分，可以分為電動、液動、氣動和手動盲板閥。

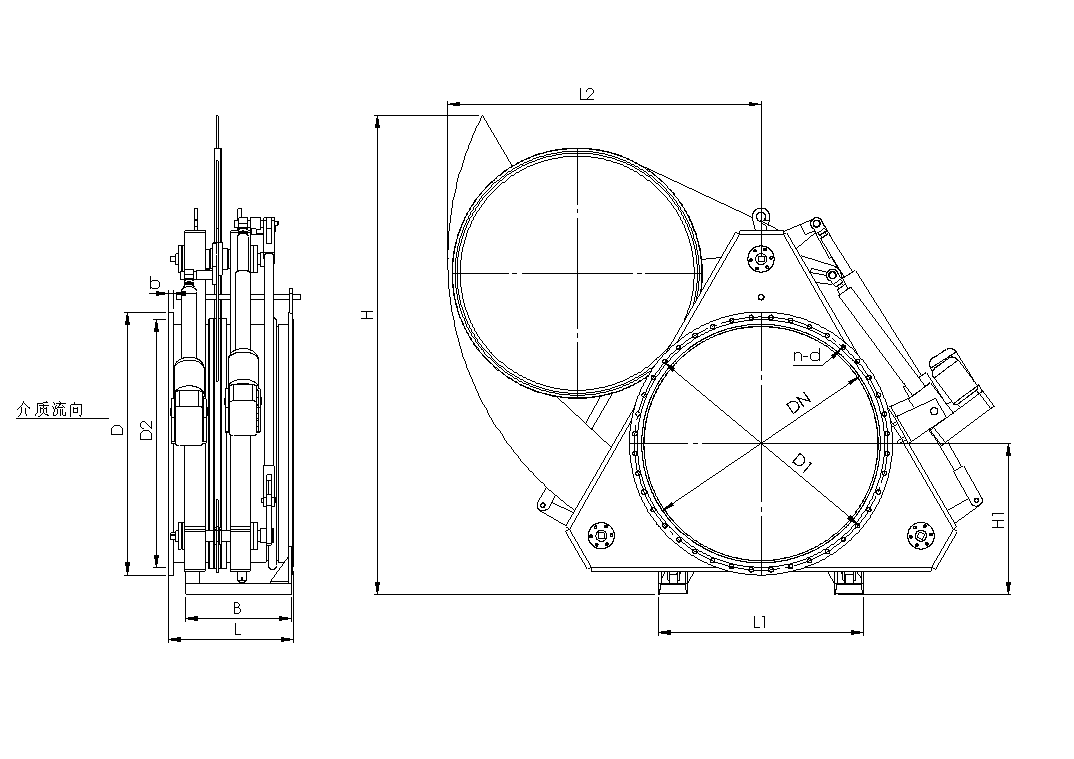

    圖片 1.png

    主要尺寸、參數及重量
    DN
    D
    D1
    D2
    L
    LI
    L2
    b
    H
    H1
    B
    n-d
    質量
    300
    440
    395
    363
    500
    436
    575
    22
    840
    395
    440
    12-22
    295
    350
    485
    445
    413
    500
    436
    575
    22
    921
    400
    440
    12-22
    320
    400
    535
    495
    463
    600
    436
    630
    22
    989
    410
    510
    16-22
    390
    450
    590
    550
    518
    600
    536
    690
    22
    1114
    435
    510
    16-22
    520
    500
    640
    600
    568
    600
    536
    745
    22
    1187
    450
    510
    20-22
    560
    600
    755
    705
    667
    600
    536
    900
    24
    1331
    495
    510
    20-26
    610
    700
    860
    810
    772
    600
    536
    1008
    24
    1510
    540
    510
    24-26
    700
    800
    975
    920
    878
    600
    536
    1125
    24
    1723
    575
    510
    24-30
    830
    900
    1075
    1020
    978
    850
    1000
    1245
    30
    1972
    645
    725
    24-30
    1365
    1000
    1175
    1120
    1078
    850
    1000
    1380
    30
    2121
    695
    725
    28-30
    1430
    1100
    1275
    1220
    1178
    850
    1200
    1520
    30
    2342
    730
    725
    28-30
    1650
    1200
    1375
    1320
    1280
    850
    1200
    1620
    30
    2506
    780
    725
    32-30
    1925
    1300
    1475
    1420
    1384
    850
    1200
    1725
    30
    2714
    850
    725
    32-30
    2163
    1400
    1575
    1520
    1480
    850
    1400
    1865
    30
    2894
    920
    725
    36-30
    2400
    1600
    1795
    1730
    1690
    850
    1400
    2140
    30
    3268
    1025
    725
    40-30
    3290
    1800
    1985
    1930
    1890
    900
    1600
    2380
    30
    3552
    1130
    765
    44-30
    3910
    注：本閥可按用戶要求設計制作。
